悬架螺旋簧垂向疲劳试验台测试方法

1、悬架螺旋弹簧的支承方法

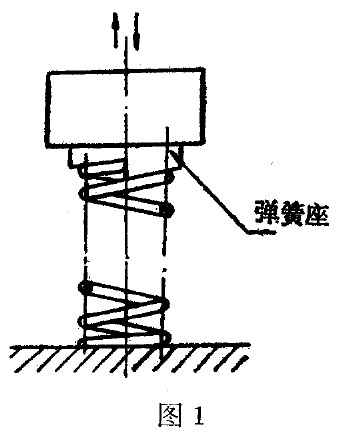

  悬架螺旋弹簧轴线应垂直于试验台工作面，并与加载方向一致。安装状态如图1所示。



2、试验方法

    悬架螺旋弹簧的试验方法按下列顺序进行:

    a,测量悬架螺旋弹簧在工作负荷时的高度;

    b.以悬架螺旋弹簧工作负荷高度作为安装基准，以弹簧动态工作变形量为振幅进行交变疲劳试验。试验至5万次、10万次时分别测量负荷及自由高度，然后调整负荷至工作负荷继续试验。经20万次试验后，弹簧负荷损失应不大于工作负荷P的2%,高度损失应不大于自由高度H。的100;

    c.悬架螺旋弹簧疲劳试验次数为20万次，若弹簧断裂发生在20万次以内，则以断裂时的实际循环次数作为该弹簧的寿命。
