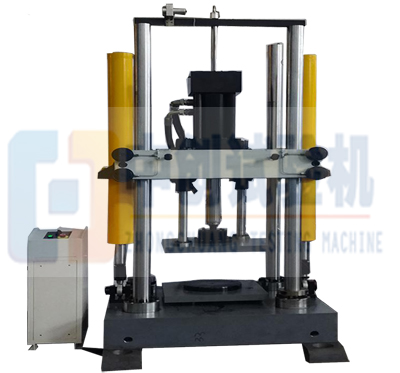

液压式钢板弹簧压力试验测试机主要用于各种车辆钢板弹簧的压力变形、压力位移、压力刚度、承载力、承载变形等力学性能测试。

当钢板弹簧安装在汽车悬架中，所承受的垂直载荷为正向时，各弹簧都受力变形，有向上拱弯的趋势。这时，车桥和车架便相互靠近。当车桥与车架互相远离时，钢板弹簧所受的正向垂直载荷和变形便逐渐减小，有时甚至会反向。

主片卷耳受力严重，是薄弱处，为改善主片卷耳的受力情况，常将第二片末端也弯成卷耳，包在主片卷耳的外面，称为包耳。为了使得在弹性变形时各片有相对滑动的可能，在主片卷耳与第二片包耳之间留有较大的空隙。有些悬架中的钢板弹簧两端不做成卷耳，而采用其他的支撑连接方式，如橡胶支撑垫。

液压钢板弹簧压力试验机主要由主机系统、液压系统、伺服控制系统、强电控制系统、计算机数据处理系统等部分组成。

钢板簧液压压力机主机的试验框架为四柱式框架结构，刚性好、强度大、适用范围广。框架上端横梁设置升降机构，可随意调节高度，便于安装不同试样。四柱固定于试验平台上，试验平台设计加工贯通滑槽，以备试验小车在上面滑动。伺服作动器安装在活动横梁上，试验平台水平放置于地面上。

钢板弹簧液压压力测试机具有油源过压保护;油温互锁保护;计数器予置值互锁保护;负荷、位移上、下限设定值超限保护;电机过流保护级安全防护等多种保护功能。

技术参数：

1、额定动静负荷：±200KN。

2、负荷测量精度：±0.5%(F.S )。

3、作动器额定位移：300mm,

4、位移测量精度：±0.5%(F.S)。

5、作动器比较大振幅：±80 mm，

6、工作频率范围： 0.1～8Hz (可调)。

1Hz 振幅可达±80 mm

3Hz 振幅可达±25 mm

7、横梁移动范围： 不小于300 mm,

8、计数器总容量： 9,999,999次，具有面板予置和清零，当达到予置数时，试验自动停止。

9、函数发生器：正弦波、方波、三角波等

10、控制方式： 位移、负荷控制。

11、液压源：比较大工作压力21Mpa，额定流量200L/min，

12、计算机：台湾研华工控机，12通道2位D/A数据采集，。打印机为HP打印机.

13、软件配置：在Windows平台上编制的中文试验管理程序及试验应用软件。
